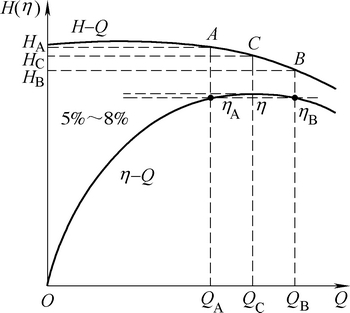

了解水泵特性曲线，东莞南方泵业觉得无论对设计者还是使用者都很重要。最常用的水泵特性曲线是以流量Q为函数的H-Q(扬程-流量)曲线和η-Q(效率-流量)曲线，如水泵特性曲线图所示。由于水泵内部水力损失很难计算，所以水泵特性曲线通常是通过试验得出的。

    1.H-Q特性曲线

    H-Q特性曲线的特点是扬程随流量的增加而下降的，其中有一点流量QC对应于最高效率点η。相应的HC和QC的数据载于铭牌上。比最高效率点低5%～8%处可得到ηA和ηB两个点，对应于该两点的流量为QA和QB，扬程为HA和HB。这是水泵样本上介绍的水泵额定工作区域。水泵运行在H-Q特性曲线上的AB段有较好的效率。在作实际测定时，H应是水泵进出口扬程之差。H-Q特性曲线表示水泵工作点的轨迹，水泵运行工况离不开此曲线。

    2.η-Q曲线

    水泵设计工况点的效率η为最高，离开设计点越远，效率下降越多，用户依据高效率区宽窄范围确定水泵的Q、H工作范围。

    除了以上2种主要曲线外，还有其他几种曲线，在这南方水泵厂就不一一作介绍。
