1、液位控制

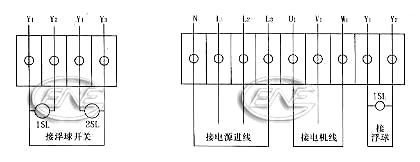

   选用水银接点浮球，需用两只，接法如图一所示。若选用磁性浮球，则只需一只，接法是：将浮球开关接入Y1 Y2端子即可，如图二所示

   2 、定液位备用泵主动投入

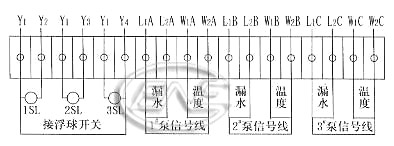

   若选用水银接点浮球，需求三只，接法如图三所示。

   若选用磁性浮球，则只需两只，接法是：先将Y1、Y3短接，在将起泵、停泵共用浮球接入Y1、Y2端子，将备用泵浮球接入Y1、Y4端子。假如该型操控器操控其它类型水泵，即没有漏水、温度信号线的水泵，则只须将漏水、温度信号线端子悬空，不接任何线路即可，不然该操控器不能正常作业。
   3、压力控制型

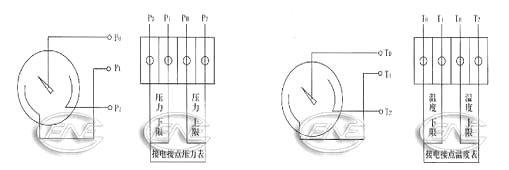

   传感器一般选用设置上、下线的电接点压力表（如YX系列），也可选用上限、下限独立的两只电接点压力表或压力继电器。当压力降压下限压力时，P0、P1接通，水泵起动，压力升至下限压力时，P0、P2接通，水泵中止作业。示意图见图四。
    4、温度控制型
    传感器一般选用压力表式设置上、下限的电接点温度表，也可选用别的温度调理仪。当温度到达上限设定值，T0、T2接通，水泵开始作业。当温度降压下限设定值，T0、T1接通，水泵中止作业。示意图见图五。    5、空调联控型
   假如需求易地操作，将K1、K2接常闭（中止）按钮，K3、K4接常开（发动）按钮。若不需易地操作，先将K1、K2短路，K3、K4开路，这么水泵则由操控柜面板按钮操作。假如需求先开水泵，后开机组，则将联机常开触点K5、K6串入空调机组的操控回路。
